■反映状况：用户反映机组运转时，报低压故障。

■系统原理图：

■根据上图的箭头描述，反映三方面内容：

1、机组在制冷工况时，冷媒通过单向阀流向蒸发器（不通过热力膨胀阀）；

（1）单向阀的工作原理：

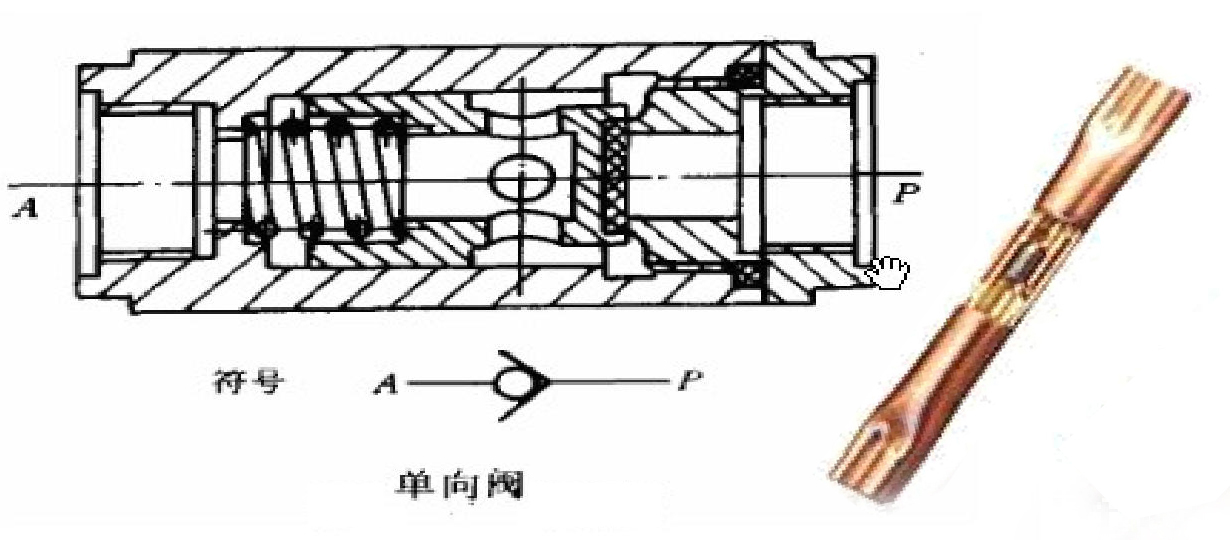

单向阀是气流或者液体只能一个方向流动而不能反向流动的方向控制阀，如图 1 所示，气体或者液体从 P 口进入，克服弹簧力和摩擦力使单向阀阀口开启，从 P 流至 A；反向则不通；

（2）单向阀的作用（空调使用中）：

单向阀与辅助毛细管或者热力膨胀阀并联（如上图），用于控制辅助毛细管或者膨胀阀是否参与对制冷剂的节流降压。

2、热泵在制冷、制热工作时，毛细管的长度不同一或者说节流阀的开度不同；

当空调工作在制冷状态时，高、低压差较小，使单向阀导通，节流元件毛细管并联的单向阀截止，辅助节流元件与主节流阀串联后共同为制冷剂在温度较低的环境下也能完全蒸发为气体，确保室外交换器从室外空气中吸收更多的热量，使制热效果达到最佳。

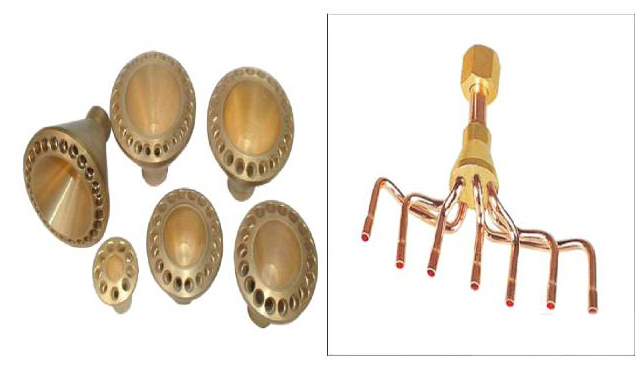

3、认识一下分流器及节流毛细管。

在制冷剂进入分流毛细管或者风流细铜管前，突然减少制冷剂通道（小孔），使制冷剂高速流动通过小孔后，再突然放大制冷剂通道，制冷剂会在小孔处以雾状高速喷出，使制冷剂在气液两相未分离前就以雾状方式进入分流毛细管或者细铜管，确保分流的均匀与稳定。

注：风冷式冷凝器在工作时，随着气流、风压等情况，各个区域的散热效率是不同的，经过设计，有效的运行分流器，可以化解这一问题。

■维修过程：

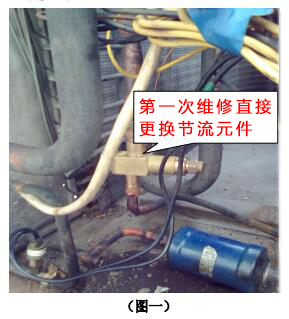

1、经维修工程师现场查看发现回气管结霜严重，低压 0.1Mpa，干燥过滤器以及单向阀前后有温差，现场判断热力膨胀阀及干燥过滤器有微堵现象，建议客户更换以上部配件（甲方现场有备件）；

2、更换完成后，调试机组，发现低压稍高于维修前，低压为 0.2Mpa，机组使用两天，客户再一次报修，此次认真研究系统（机组使用年限较久，系统图已流失），人工画出系统图，如图 4 所示，发现之前更换的热力膨胀阀为制热时使用（具体原因在以上描述中已说明），制冷的节流元件为冷凝器出口的节流毛细管和蒸发器入口的节流毛细管，单向阀组在制冷时，制冷剂是经过单向阀而不经过热力膨胀阀；

3、通过上面分析，如图四所示，在制冷情况下，A、B 两点是基本直通的，基本没有节流过程，导致系统在运行时，低压很低有两方面原因：①蒸发器或者冷凝器前后的毛细管出现微堵；②A、B 管路之间出现节流现象，如发生节流，说明单向阀堵塞或卡死，导致流量不足，出项节流现象；

4、切下单向阀组，用氮气检查，发现首尾均通气，失去气体或者流体单项流动的作用，判断故障点出现在 A、B 之间，单向阀堵塞；

5、由于现场为食堂冷菜间，不须制热，我司工作人员切下单向阀和辅助节流元件并联组件（得到甲方认可），直接连接 A、B 两点，调试机组，机组正常运行，故障消失。
