★分析单位：江苏多佳维空调系统运维服务中心

★案例名称：活塞机组维修案例分析—低压保护

★总述：

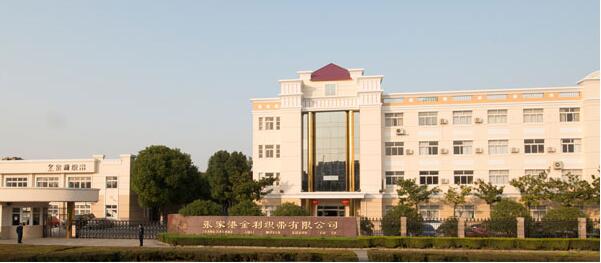

张家港金利织带有限公司所用空调冷源主机为企鹅LSB-350活塞式机组，在空调系统维护保养过程中共出现4次相对重要的维修服务，分别为冷媒泄漏、高压保护、油压差保护和低压保护。本文主要分析的是低压保护！

★相关知识：

活塞机的低压保护值一般取比最低蒸发温度低5℃的相应饱和压力值，最低不得低于0.01Mp。机组设有低压开关，但系统低压低于设定值时，低压开关断开，机组报警，压缩机停机。造成低压保护的原因一般有：

1.系统泄漏缺少大量冷媒；

2.冷冻水流量太少或水温太低；

3.环境温度较低时，冷却水流量太大；

4.蒸发器污垢太厚，影响换热；

5.膨胀阀开度太小；

6.系统管路堵塞等。

★现场情况：

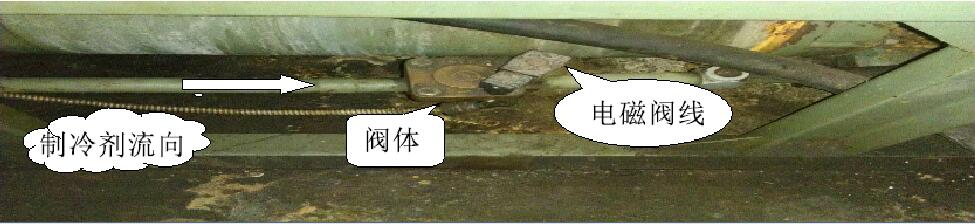

到达现场后发现低压表压力为零，高压表压力0.9Mp。机组故障无法复位，无奈只好短接机组低压开关复位开机，开机后发现低压表为负压，高压有所上升，此时情况不妙，立马关机。怀疑是向膨胀阀供液的电磁阀未能打开所致。如下图所示：

此阀的控制原理为供液电磁阀的线圈控制回路接在压缩机交流接触器的常开触电磁阀线圈制冷剂流向阀体点上，当压缩机接触器吸合时，常开触点闭合，压缩机工作，电磁阀得电，阀体打开；压缩机停机，接触器断开，电磁阀失电，阀体闭合。这样做的目的是为了在机组停机时防止蒸发器继续向膨胀阀供液使大量制冷剂液体进入压缩机，从而防止下次开机时出现压缩机湿冲程和液击现象损坏压缩机。现场原因为业主工作人员在更换压缩机接触器时接线错误，导致开机后电磁阀未能得电，电磁阀不能向系统低压端供液，压缩机把低压端抽成负压。如下图所示调整接线后，机组恢复正常。
